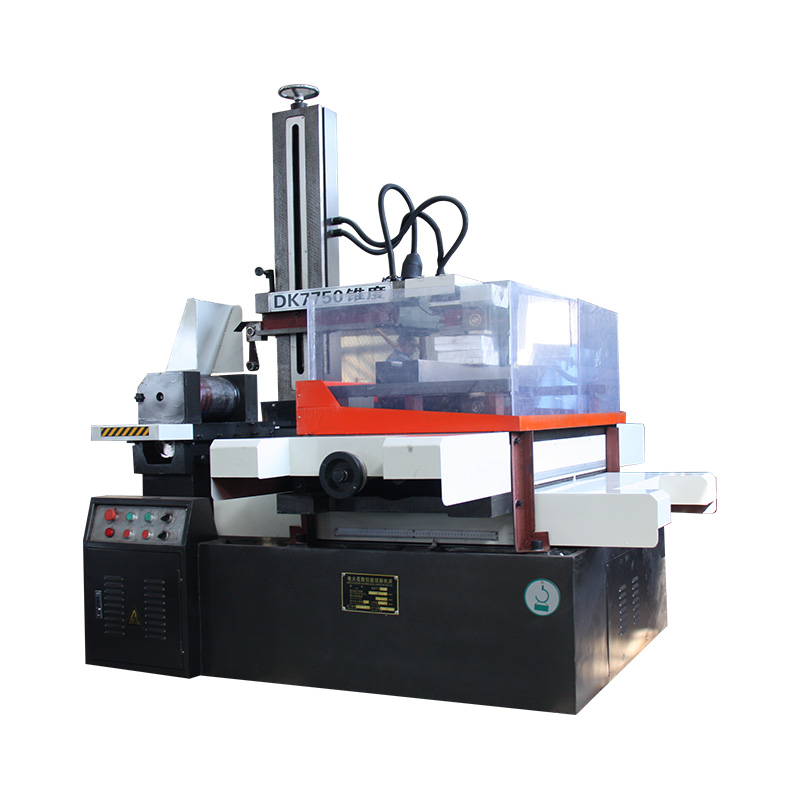

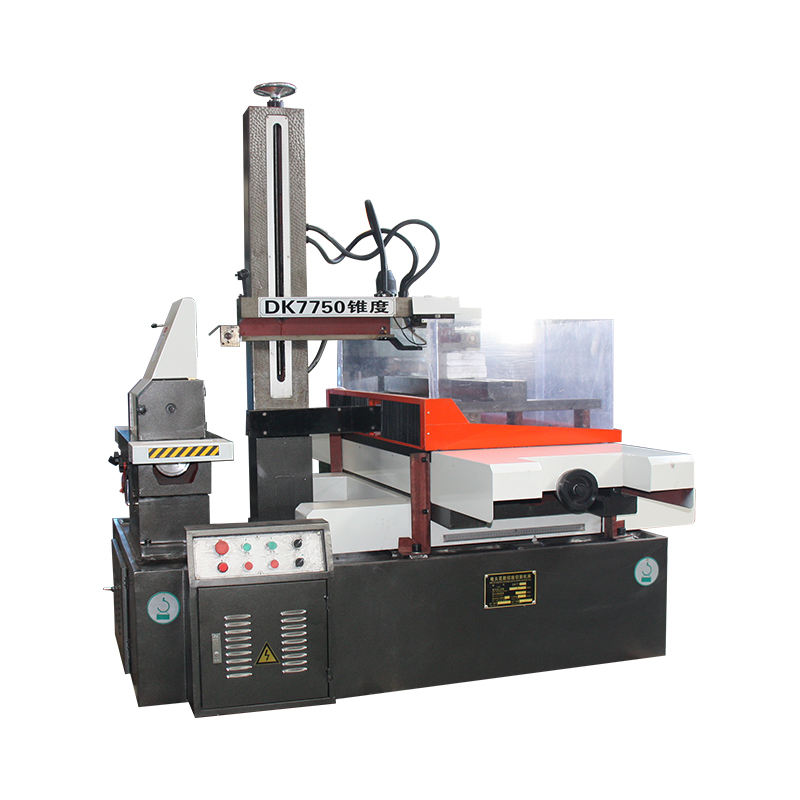

DK7750 AZ Resin Gaineamh Réitigh Stepper CNC Wire EDM Meaisín Gearrtha Ardluais

1. Toisí Binse Oibre: 1000 × 650mm
2. Tiús Gearrtha Uasta: 500mm
3. Taper Uasta: 6º/80mm
4. Ualach uasta: 900kg
5. X, Y Comhordú Ais Taisteal: 500 × 630mm
6. Sreang moluibdín luas reatha: 11m/s
7. Binse Oibre Coibhéiseach Saill: 0.001mm
8. Sreabhán Oibre: DK-1, DK-4 Nanguang
9. Soláthar Cumhachta: 380V.50Hz (220V.50Hz)
10. Tomhaltas Cumhachta Meaisín: <2kva
11. Príomhmheáchan Meaisín: 2400kg
12. Príomhthoisí Meaisín: 1720 × 1680 × 1700
13. Cruinneas Próiseála: De réir Chaighdeán GB/T 7926-2015.
14.

1. Tá an leaba meaisín déanta as réitigh gaineamh roisín, a bhfuil dífhoirmiúchán beag agus neart ard aige tar éis faghartha tánaisteach.
2. Laghdaíonn caillteanas sreinge moluibdín ultra-íseal costais phróiseála go mór.
3. Cláir chomhtháite agus Rialú: Is féidir grafaicí casta a thiontú go líníochtaí DXF trí CAD, is féidir grafaicí próiseála a rianú i bhfíor -am, agus is féidir stádas ilphróiseála a thaispeáint. Tá cuimhne teip cumhachta air freisin, tarraingt siar chiorcaid ghearr, cosaint ar bhriseadh sreinge, múchadh uathoibríoch, uainíocht uillinne treallach agus feidhmeanna eile.
4. Úsáidtear an inbhéartóir tiomnaithe sreinge branda chun an mótar iompair sreinge, an rialachán luais gan chéim a rialú, agus comaitéireacht gan teagmháil le lasc ionduchtaithe. Níl aon chur isteach spréach ann le linn comaitéireachta, gan aon torann comaitéireachta, agus ritheann an mótar go réidh, a fheabhsaíonn iontaofacht agus sábháilteacht na huirlise meaisín. $ $ $

Is é an bunphrionsabal a bhaineann le gearradh sreang EDM ná an leictreoid uirlisí a úsáid chun urscaoileadh cuisle a dhéanamh ar an bpíosa oibre chun próiseáil a bhaint amach. Ní éilíonn gearradh sreang EDM go ndéantar leictreoidí a fhoirmiú, agus go n -úsáideann sé sreang mhiotail tanaí (ar a dtugtar sreang moluibdín de ghnáth) mar leictreoid uirlisí. Tá cuaille dearfach an tsoláthair cumhachta cuisle ceangailte leis an bpíosa oibre, agus tá an cuaille diúltach ceangailte leis an tsreang moluibdín; Gluaiseann an tsreang moluibdín ar ais agus amach ag luas áirithe, agus téann sé isteach i gcónaí agus fágann sé an limistéar scaoilte; Ag an am céanna, déantar meán leachtach a spraeáil idir an tsreang moluibdín agus an obair oibre. Chomh fada agus a rialaíonn an t -oibreoir luas agus trajectory na sreinge moluibdín ar an bpíosa oibre, is féidir an obair a bhaineann leis an gcruth agus an méid riachtanach a ghearradh. Is é an comhordú inoibrithe (dhá mhótar stepper rialaithe sna treoracha ingearacha agus cothrománacha) a ghluaiseann sna treoracha X agus Y a chruthaíonn conair ghluaiseacht na hoibre oibre.
Tá an príomh -mheaisín den Uirlis Meaisín Gearrtha Sreang CNC comhdhéanta de leaba, inoibrithe, gléas beathaithe sreinge, raca sreinge, umar chuisnithe, fearais leictreacha uirlisí, gabhálais agus comhpháirteanna eile. Tá sé bunaithe ar an leaba, agus tá an t -inoibriú, an gléas beathaithe sreinge, agus an raca sreinge suiteáilte ar an mbun -dhromchla céanna den leaba.
Tugtar isteach na nithe seo a leanas ar leithligh:
1) leaba
Is cuid iarainn theilgthe gaineamh roisín-chruthach bosca é an leaba, ar struchtúr réitigh lárnach é. Tá an chuid uachtarach feistithe le binse oibre, druma stórála sreinge, raca sreinge, soilsiú agus comhpháirteanna eile.
2) Binse Oibre
Tá an bhinse oibre comhdhéanta den chuid is mó de dhromchla binse oibre, pláta tarraing lár, scriú liathróid agus bosca giaranna luais. Glacann gluaiseacht fhadtéarmach agus trasnach an phláta tarraing le struchtúr treorach liathróid, agus spreagann an mótar stepper an scriú trí dhá phéire de ghiaranna frith-cheoil chun gluaiseacht an bhinse oibre a bhaint amach. Tá na buntáistí ag an scriú liathróid a bhaineann le cruinneas ard -tarchuir, ardéifeachtúlacht agus saol fada.
3) Gléas iompair sreinge
Tá an druma stórála sreinge comhdhéanta de shorcóir log tanaí le ballaí tanaí. Tiomáineann an mótar an druma stórála sreinge chun rothlú tríd an gceannaire, agus tagann gluaiseacht frithingeach an druma stórála sreinge ón scriú tar éis an athraithe luais giair chun pláta tarraing an fheiste iompair sreinge a thiomáint.
Déantar an pláta tarraingthe druma stórála sreinge a aisiompú go minic le sraith lasca ionduchtaithe. Tá an struchtúr simplí agus tá an oibríocht íogair. Tá feistí sábháilteachta ró -ualaithe sna bloic imbhuailte ar chlé agus ar dheis. Nuair a theipeann ar an lasc ionduchtaithe treo a athrú, gearrtar sruth an mhótair iompair sreinge.
4) raca sreinge
Tá an tsreang moluibdín cosúil le crios tarchuir dúnta, atá á thiomáint ag an druma foirceanta chun oibriú anonn 's anall. Tá an roth sreinge agus péire de na príomhthreoir -rothaí fillte ag an sreang moluibdín agus ritheann sé i dtimthriall.
Glacann an roth treorach cuid shéalaithe de shreang moluibdín go hingearach.
5) umar chuisnithe
Seachadann an caidéal uisce an sreabhán oibre chuig an limistéar próiseála. Bailíonn an dríodar sa bhosca salachar agus caithfear é a ghlanadh go rialta. Baineann an chuisneoir oibre úsáid as leacht DX-1 saponified.
6) gabhálais
① Clamp: Baintear úsáid as an ngrúpa clampaí chun an pláta comhréidh nó an t-obair sorcóireach a shocrú, agus tá an clamp socraithe don bhinse oibre le scriú T-Type.
② Crank: Úsáidte chun an tsreang a fhoirceannadh chun an druma stórála sreinge a rothlú.
③ Roth géaraithe sreinge: Úsáidte chun an tsreang moluibdín a dhéanamh níos doichte de láimh. $ $ $
